ICAO Havaalanı Tasarım El Kitabı Kısım 5 Para 3.4.2
Kullanım Yerleri
Hava limanı aydınlatma sistemlerinin kontrolü ve çalışma durumunun izlemesi için kullanılır
Önemli Özellikler
Estetik bir görünüme ve kolay monte edilebilecek bir konstrüksiyona sahiptir

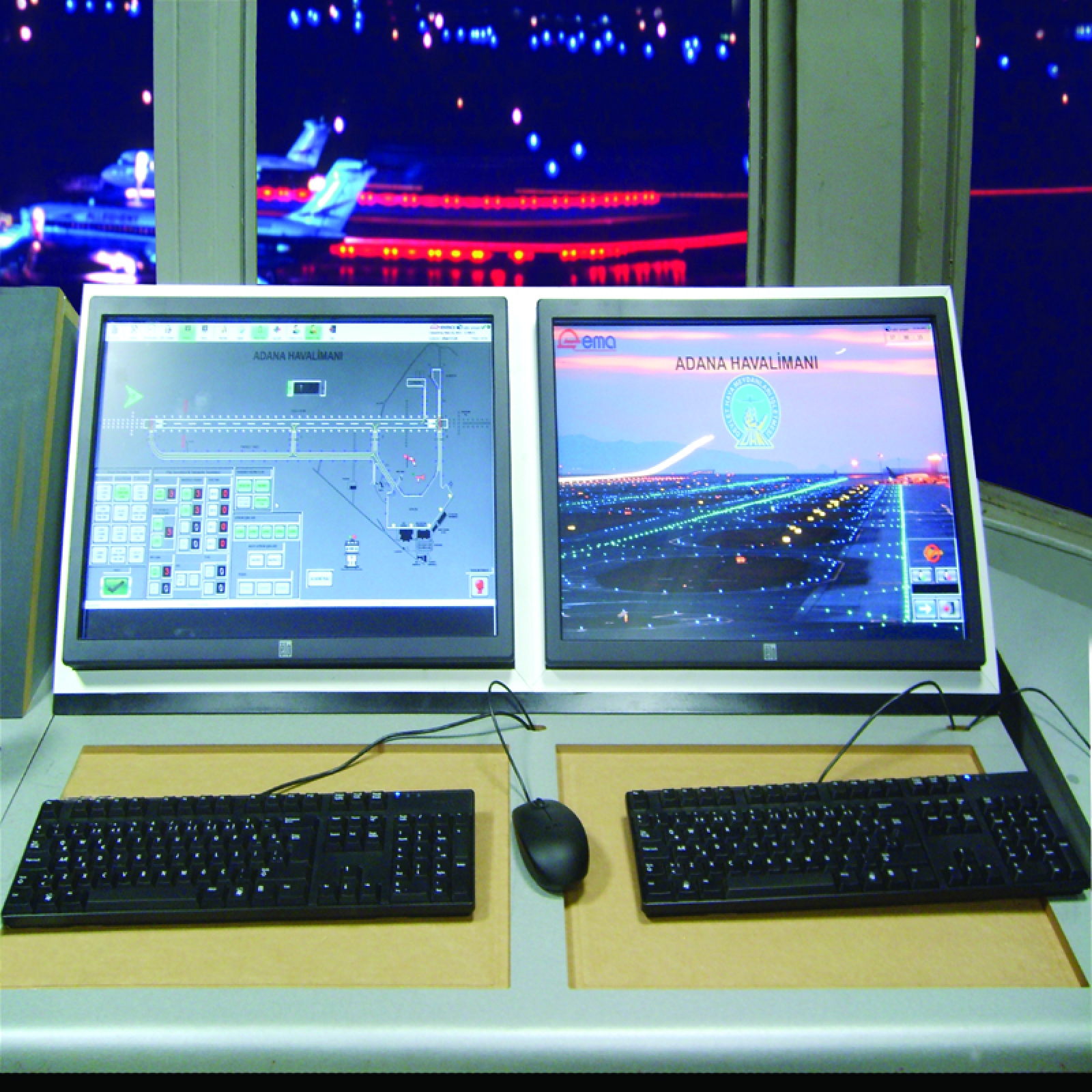

Kulede bulunan sistem mimik diyagram ve kumanda redundant sistemde çalışan dokunmatik 2 adet LCD monitör ve PC’den oluşmaktadır
Kumanda masası projeye göre imal edilmekte olup, hava limanındaki tüm sistemleri içerir. Hava limanında ileride yapılacak değişiklik ve gelişmelerin sonradan eklenmesi mümkündür
Tüm sistemler sipariş üzerine üretilir
Tüm sistemler havalimanı planına göre, özel yazılım, dokunmatik ekran ve endüstriyel tip PLC modülleri kullanılarak üretilir
Sinyalizasyon fiber optik kablo ile yapılır
Kumanda masası kumanda gerilimi 48V DC’dir ve sinyal lambalarının ışık şiddeti dimmer ile ayarlanabilmektedir
Özel aydınlatma sistemine ait bütün devrelere kendilerine ait olan anahtarlarla kumanda edilmektedir
Aktif pist eşiğinin seçilmesi ile PAPI, eşik, pist sonu ve çakar armatürlerinin konumları ICAO’da verilen gün ışığı seviyelerine uygun olarak düzenlenmiş senaryoya göre otomatik olarak değişir
Regülatörler, rüzgar konisi, inişi yönü göstergesi ve armatürlerin devreye girmesi ile her devreye ait sinyal lambası mimik diyagram üzerinde yanar
Herhangi bir devredeki arıza durumunda o devreye ait sinyal lambası yanıp sönerek ikaz verir. Ayrıca sesli ikaz da mevcuttur, sesli ikaz susturulduktan sonra arıza giderilinceye kadar sinyal lambası yanıp sönmeye devam eder
Kontrol ve güç kabloları için gerekli terminaller mevcuttur
Sistem için gerekli bütün anahtarlar kumanda masası üzerinde bulunmaktadır
